一、產品概述

        直流系統絕緣故障、直流互竄故障及交流竄電故障是一種易發生且對電力系統危害性較大的故障，危害電力系統正常運行。

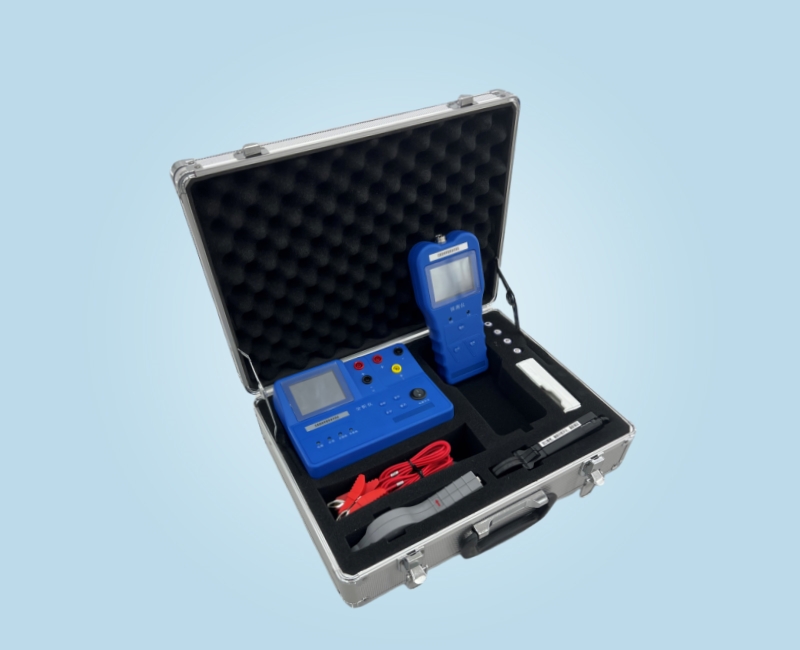

        為了能夠更好的幫助現場維護人員快速準確地找出直流故障，我公司通過多年努力，總結大量現場經驗，開發出了直流接地智能快速查找儀。

        直流接地智能快速查找儀采用高精度電流鉗表，利用故障回路中的直流電流差值進行故障查找與定位，將快速 FFT 變換技術引入到直流故障查找設備中，可以檢測出各電壓等級（24V，48V，110V，220V）直流系統中的各類絕緣故障、直流互竄故障、交流竄電故障。

        隨著電力系統對安全運行的要求越來越高，電力系統中對各類直流故障查找的要求也將越來越高，因此，高精度、絕緣趨勢分析將成為電力系統對新一代直流接地智能快速查找儀的基本要求。

       基于調頻調幅技術的新型直流故 基于直流電流差值檢測原理的新型直流接地智能快速查找儀引入快速 FFT 變換技術，通過對檢測量幅頻特性的詳細分析平衡了直流接地故障查找安全性與靈敏度方面的矛盾，將直流接地故障技術推向了一個新的高度，具有廣泛的應用前景。

二、功能介紹

1．系統對地電壓測量功能，儀器可測量系統正對地電壓，負對地電壓，系統電壓，可實現 0—300V 的電壓監測范圍；

2．系統絕緣阻抗測量功能，儀器可測量系統正對地絕緣阻抗，負對地絕緣阻抗，平衡橋大小檢測，測量范圍 0—999.9KΩ；

3．交流竄電檢測功能，儀器可判斷直流系統中的交流竄電故障，并可測量直流系統中竄入的交流電壓值，交流電壓測量范圍為 0—280V；

4．系統分布電容測量功能，儀器可測量系統的分布電容并實時顯示；

5．環網檢測及定位功能，儀器可以檢測兩段母線中存在的各種環網故障，包括正極環、負極環、兩極環及異極環等，并可通過波形顯示及方向顯示來實現環網故障點的定位；

6．裝置具有調幅、復位、電流波形選擇和工作模式選擇功能，可實現高阻環網故障的查找定位。

7．支路絕緣阻抗測量及絕緣故障定位功能，儀器測量每條支路對地絕緣阻抗大小，并可通過波形顯示及方向顯示實現絕緣故障點的定位；

8．故障電流頻譜分析功能，裝置通過快速 FFT 變換實現電流變化的頻譜分析功能，有效提取被測電流頻點的信號幅值，提高檢測精度；

9．電流表功能，裝置可做高精度電流表使用，電流測量分辨率可達0.01mA;

10．波形曲線顯示及方向顯示功能，在使用探測儀對被測支路進行檢測時，顯示屏會以波形曲線形式顯示被測支路電流變化情況，方便使用者快速準確地實現故障點的查找,有環網故障及接地故障時顯示故障點方向。

三、主要技術指標

3．1 分析儀主要技術指標

使用環境

工作電源：DC22V-300V, ? 環境溫度：-20℃—55℃

 相對濕度：0—90%

直流電壓測量

直流電壓測量范圍:22-300V

直流電壓測量分辨率：0.1V

直流電壓測量精度：220V 直流電源系統（180V~286V）110V 直流電源系統

（90V~143V）±0.5%

交流電壓測量

測量交流與直流竄電電壓：10-280v

交流電壓測量分辨率：0.1V

 交流電壓測量精度：±5%

絕緣電阻測量

絕緣電阻測量范圍:0-999.9KΩ；絕緣電阻測量分辨率：0.1KΩ

絕緣電阻測量精度：Ri < 10KΩ 顯示具體數值

10KΩ≤Ri≤500KΩ ±5%

檢測橋幅值調節范圍：0mA，0.25mA，0.5mA ，1mA，2mA

 檢測環網阻值范圍：50KΩ以內

系統分布電容測量

系統分布電容測量范圍：0-999.9uF ,精度 C < 10uF 或 C>200uF:顯示具體數值;

10uF≤C≤200uF:±10%或±3uF；

檢測波形類型選擇：正弦波、方波；系統對地容抗測量：0－1000kΩ

檢測波形類型選擇：正弦波、方波

工作模式：強制信號啟動、自動信號啟動

顯示介質及分辨率：TFT,320x240

3．2 探測儀主要技術指標

絕緣電阻測量

絕緣電阻測量范圍: 0-500KΩ

絕緣電阻測量分辨率：0.1KΩ

絕緣電阻測量精度：Ri <10KΩ 顯示具體數值

10KΩ≤Ri≤500KΩ: ±10%

頻譜分析范圍

頻譜分析通道數量:1

頻譜分析頻段范圍:0.125-12.5Hz

頻率分辨率: 0.125Hz

電流波形顯示周期：8s；

可檢測饋線電流范圍：0—2A；

電流測量范圍：-100—+100mA；

電流測量分辨率： 0.01 mA

顯示介質及分辨率：TFT,320x240

3．3 無線通信技術指標

速率：2Mbps，由于空中傳輸時間很短，極大的降低了無線傳輸中的碰撞現象

多頻點：125 頻點，滿足多點通信和跳頻通信需要

超小型：內置 2.4GHz 天線，體積小巧，15x29mm

低功耗：當工作在應答模式通信時，快速的空中傳輸及啟動時間，極大的降低了電流消耗。
