一、產品概述

WXBT-OL-314是新一代蓄電池性能在線監控系統，采用先進的一拖一分布式結構方式，能夠完全替代人工維護模式，在線監控蓄電池所有的運行參數和性能參數，全面了解蓄電池的性能狀態，及時發現落后單體電池，排除安全隱患，保障系統不間斷運行。

二、系統特點
      采用先進的分布式一拖一組網模式：每個單體電池安裝一個控 模塊，每個監控模塊通過RS485網線串接起來。監控?cái)?shù)據匯集 到組端收斂模塊，再由收斂模塊將數據傳輸?shù)斤@示模塊顯示。 這種方式安裝簡單方便，同時售后維護也極其便捷。
      全面的運行參數和性能參數自動監控：單體電壓、單體內阻、 極柱溫度、組端電壓、電流、環境溫度 單體紋波電壓、紋波 電流等，是目前市面上功能最全的蓄電池在線監控產品。
      優化實時告警算法，誤告警率為0%：真正幫助客戶準確發現故 障電池，及時采取措施排除故障。
智能內阻測試功能：具備交流放電法和交流紋波注入法兩種內 阻測試模塊，能根據系統干擾情況自動選擇最優的測試模塊， 保證在各種環境下都能準確穩定的測試出蓄電池的真實內阻， 以反映出蓄電池實際性能。
      蓄電池內部溫度監測：直接將溫度傳感器固定安裝在極柱上， 準確反應蓄電池內部溫度，及時發現“熱失控”電池隱患。
      智能容量估算：內置先進的容量估算模型，能夠在線估算出蓄 電池的實際容量和蓄電池組后備供電時間。
      蓄電池組在線均衡功能：能自動調節每一節蓄電池的浮充電壓，讓整組電池的浮充電壓保存一致，延長電池使用壽命。
      放電容量測試支持：能自動判斷電池組開始放電，自動記錄整個 放電過程和充電過程。因此，用戶無需在購買充放電測試所需的 監控設備，節省資金，并且大大減輕維護人員的接線工作量。
      ● 高度智能化：支持單體模塊自動編號功能。只需將單體模塊安 裝好，系統啟動后自動編號，無需人工干預。可大大節省安裝 時間，也便于后期故障模塊更換及維護。
      ● 模塊和模塊之間的通信全部采用RS485方式，保證數據傳輸穩 定可靠
      ● 配備專用APP：支持IOS和安卓系統，能在APP上查看所有的監 控參數和電池組運行情況
      ● 單體監控模塊工作電流<4mA，在線監控對系統無影響
      ● 單體模塊之間通信，支持頭尾環起，還支持多通道串聯（一個 通道最多可支持120節），當通信線路上出現一個斷點時，能最 大限度的減少受此斷點影響而通信不上的單體模塊數量。
      ● 支持大屏幕智能顯示模塊（選配）7英寸和10英寸可選，支持在現場 查看所有的監控參數，并且可在現場進行相關監控參數、告警門限等設置。
      ● 存儲功能：具有存儲數據功能，日常數據保存方面，以間隔一 個小時保存一次電池信息為例，數據存儲空間能提供至少12個 月的存儲量（保存間隔時間可設置），告警數據保存方面，能 保存至少10000條告警信息。充放電數據至少儲存100次以上。
      ● 具備各種接口，支持modbus、TCP/IP、61850等多種通信協 議，支持和其他設備通信進行數據傳輸。
      ●配備B/S、C/S架構的專業蓄電池組在線分析管理平臺，能對所 監控的蓄電池組進行站點信息管理、實時監控?cái)?shù)據顯示、告警 信息實時顯示、歷史監控?cái)?shù)據記錄、歷史充放電數據存儲、蓄 電池性能分析、趨勢分析、統計分析、專業報表等功能。
      ● 全在線充放電模塊(選配)：實現遠程全自動充放電測試。

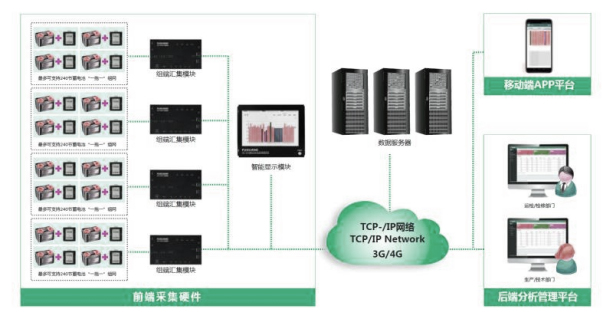

      ● 系統數據傳輸方式靈活，監控?cái)?shù)據傳送可滿足任何機房各種傳 輸、對接需求具體方式如圖：

三、產品組件

四、參數及配置

      測量溫度及精度    電池組壓： 5~800V，± 0.5%

                           2V模塊 ：1.000V～3.000V 精度：≤0.2%
      6V模塊 ：4.500V～10.000V 精度：≤0.2%
      12V模塊：8.000V～18.000V 精度：≤0.2%
      單體內阻： 10~48000μ Ω，精度：土3%
      分辨率： 10μ Ω
      電流： 0~2000A，精度± 1 %
      溫度： -10~+85 °C，精度± 1°C
      組端匯集模塊：DC12~24V <2A
      通訊接口：1個 RS485 接口，2個232接口，1 個以太網接口。
      絕緣耐壓：主控模塊：機殼對電源輸入端口1500Vac 1分鐘 機殼對電池檢測端口 2500Vdc 1分鐘。
      實時監測頻率：單體監控模塊：耐壓20V。
      單體電壓： 12 秒內刷新所有電池信息。
      單體溫度： 12 秒內刷新所有電池信息。

      單體內阻：根據設定進行周期測試，也 可以手動啟動 (更新一節電池時間 <2S)。
