一、概述

1.1 常規用途

WXSJ-40 絕緣子零值測試儀是根據用戶實際操作和現場使用情況，結合用戶提出要求，通過大量現場試驗，研制的新型絕緣子測試儀器。

WXSJ-40 絕緣子零值測試儀用于測試帶電的懸式絕緣子或實驗室檢測懸式絕緣子的分布電壓，能有效發現絕緣子內部隱蔽故障，提高電網系統運行的可靠性，提高線路工作人員進行帶電測試的工作效率。

本產品采用無線傳輸，探測器和手持終端通信距離可達 100m 以上，使測量過程真正達到安全可靠、快速準確。此外，該儀器具備極強的抗干擾性，完全符合(EMC)標準要求，適應各種電磁場干擾場合。

1.2 安全事項

★ 國內首創無線測量技術。

★ 請遵守并按規定使用本產品，確保儀器的安全運行。

★ 遵守國家電力工業的安全工器具預防性試驗安全規程。

★ 特別重視對高壓帶電線路上或靠近高壓線路上工作人員的培訓考核。

★ 在帶電設備上作業，必須通過絕緣操作桿進行。

1.3 依據標準

 WXSJ-40 絕緣子零值測試儀 依據的相關標準如下表所示：

二 、產品信息

2.1 突出優勢

1、運行電壓：35 - 1000KV，不同電壓等級均適用

2、測量電壓范圍：0 - 40kV（特殊電壓可定制）

3、測量誤差：≤±1%

4、采樣速率：10 次／秒

5、日期時間設置：調整日期和時間，便于用戶瀏覽、查看歷史數據

6、背光時間設置：常亮、常滅、0-999 分鐘內可自行設置

7、自動關機設置：從不、0-999 分鐘內可自行設置

8、手持終端與探測器的傳輸距離為≤100m

9、多模式設計，適用性更強，更安全、更方便

10、萬向接頭設計，可根據絕緣子串的懸掛方位，靈活地調整測量方向

11、雙重屏蔽，抗干擾性極強，完全符合 EMC 標準

12、獨有的人機交互界面，簡便操作

2.2 使用簡述

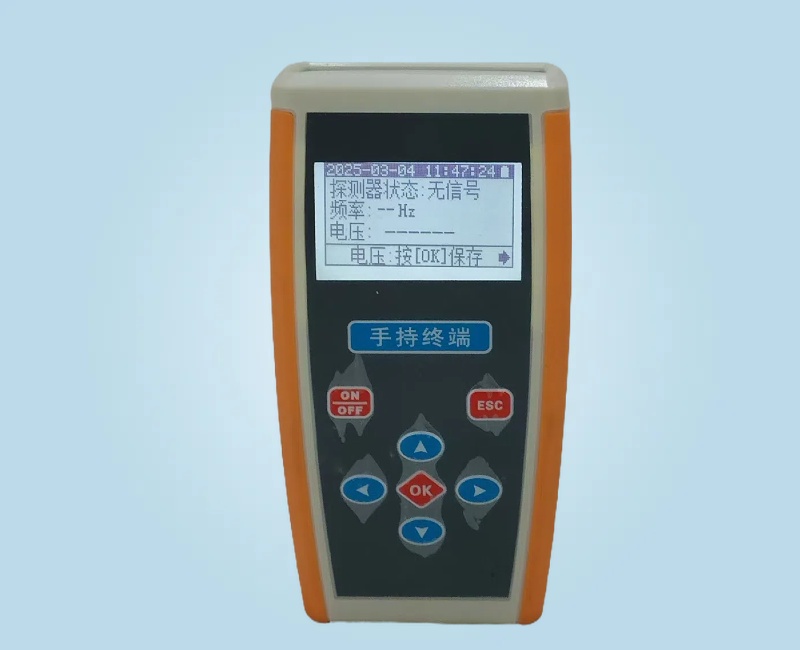

按下探測器的電源開關，LED 綠燈閃亮，把探測器底部的萬向接頭固定在伸縮絕緣桿上，并根據現場情況伸展定位到合適的長度，調整好測量方向，將探測器 A、B 探頭直接接觸被測絕緣子（運行電壓中）兩端的金具部分，即可從手持終端顯示屏上，讀取并保存實時測量的電壓值。

2.3 供電方式

手持終端在開機狀態下，會自動提示剩余電量！如剩余電量低，請更換電池后再使用。

★ 手持終端后蓋板取下更換：5 號 AA 堿性電池 1.5V，數量 2 節。

★ 探測器底蓋板取下更換：7 號 AA 堿性電池 1.5V，數量 2 節。

三、供貨范圍
