WXUD-PBI絕緣子及套管超聲波探傷儀
產品分類: 線路檢測試驗設備
WXUD-PBI絕緣子及套管超聲波探傷儀用于檢測絕緣子內的裂紋等缺陷,具有“更簡易的菜單、更豐富的探傷功能、更人性化的人機對話模式,速度運行更快”的顯著特點。便攜性、耐用性、可靠性、運行穩定性更堪稱國內國際一流。
訂購熱線:151-0279-6561(微信同號)
立即咨詢一、產品概述
WXUD-PBI絕緣子及套管超聲波探傷儀用于檢測絕緣子內的裂紋等缺陷,具有“更簡易的菜單、更豐富的探傷功能、更人性化的人機對話模式,速度運行更快”的顯著特點。便攜性、耐用性、可靠性、運行穩定性更堪稱國內國際一流。
我公司會為您提供持續的軟件更新,讓超聲波探傷儀功能更強大,更能滿足您的需求,實現您“標準化”及“個性化”的探傷設想。
二、 功能特點
1、文件命名方式:通道及存儲的波形文件均可用鍵盤上的英文、數字、特殊符號編輯名稱
2、512個探傷通道:通道可存儲、調用、通訊、瀏覽,配合快速更換探頭,調出通道即可開展探傷工作,免去繁瑣的探傷儀調節過程;
3、可存儲500套探傷報告:可存儲、預覽、通訊、打印;可編輯探傷報告的文件名稱;英文輸入。
4、高分辨率:(320×240),26萬色TFT彩色液晶顯示屏,可在強光下清晰的顯示圖像。
5、兩個BNC Q9探頭插座。
6、RS232-USB接口:用于連接探傷儀與計算機。
7、兩種供電方式:A. 大容量5200mAh鋰電池,無記憶效應、連續工作7-10小時,使用壽命長; B. 220V交流電(配電源適配器)供電 。可邊充電的同時進行探傷工作
8、報警方式:硬件驅動實時報警信號,可選:進波報警、失波報警。
9、報警信號:聲光(聲:蜂鳴器、光:發光二極管)報警。
10、0.2MHz到20MHz可選頻率范圍與探頭匹配以達到最佳性能。
11、超過1000Hz脈沖重復頻率,消除了虛像回波。
12、增益步長功能帶有7個可選步距,1個鎖定步距。
13、兩個獨立的閘門,覆蓋整個檢測范圍;可獨立測量,也可關聯測量。
14、凍結:可完全凍結A掃描。
15、探頭校準:自動校準材料聲速、探頭零點、探頭角度 DAC曲線:最多可記錄16個點;3條偏置曲線,可對由于材料耦合差異或聲束傳播距離引起的衰 減進行補償和校正;根據增益、探測范圍等參數的改變而自動調節DAC曲線位置,可鎖定靈敏度的同時保持DAC曲線位置不變;可建立、刪除,并可隨參數進行存儲、調用。
16、DAC/TCG曲線標定點可靈活標定。
17、DAC標定點可選擇由探傷儀自動捕捉,降低了斜探頭標定時鎖定最高回波的難度。
18、高速屏幕刷新頻率(高于100Hz)使缺陷回波實時展現,無遺漏。
19、鍵盤:薄膜面板;防水、防塵、防油污、耐酸堿、密封性強;
20、微微凸起的按鍵,提供良好的觸感;
21、鍵盤按操作步驟布局,增強了操作的程序性和易用性
22、重量輕:包括電池在內僅重1.0kg
23、可自由更換鋰電池
三、主要技術指標
1.探測范圍:0~10000mm(鋼縱波),連續可調,最小步進值 0.1mm。
2.垂直線性誤差:≤3%
3.水平線性誤差:≤0.1%
4.靈敏度余量:>62dB (200Φ2平底孔)
5.動態范圍:≥34dB
6.分辨力:>32dB
7.電噪聲電平:<10%
8.頻帶:0.2 MHz~20MHz。
9.采樣頻率:基于硬件的實時采樣頻率,160MHz。
10.增益:0.0 dB ~ 110.0dB。
11.步進值:0.1、0.5、1.0、2.0、6.0dB、12.0dB、24.0dB,0.0dB檔可鎖定增益調節功能。
12.脈沖重復頻率:20Hz ~ 1000Hz,自動調節。
13.材料聲速:100 m/s~20000m/s,連續可調。內置33個常用的材料聲速值。
14.探頭延時:0μs ~ 100μs。
15.環境溫度:-10℃~ 70℃
16.外型尺寸:150mm×230mm×45mm
17.重量:1.0kg(含電池)

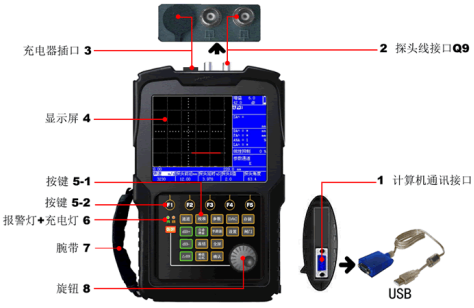

探傷儀各部分名稱及鍵盤介紹

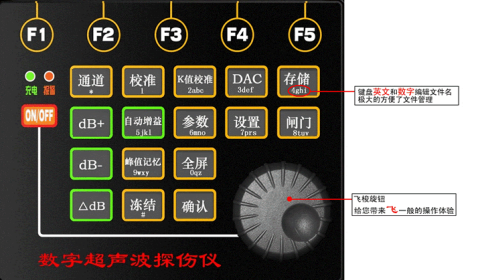

鍵盤圖

屏幕各區域名稱
