一、產品概述

WXYZ-30KV氧化鋅避雷器直流參數測試儀是專門用于檢測10kV及以下電力系統用無間隙氧化鋅避雷器MOA閥片間性能不良的內部缺陷，根據《DL/T596-2021電力設備預防性試驗規程》中16.1和《GB∕T 11032-2020 交流無間隙金屬氧化物避雷器》的規定，發電廠、變電所在每年雷雨季前和必要時應該對金屬氧化物避雷器做直流1mA電壓（U1mA）和0.75 U1mA下泄漏電流的檢測。并根據測量規程，應記錄試驗時的環境溫度和相對濕度，本儀器實現了自動測量環境溫度、相對濕度的功能。

本儀器將直流高壓電源、測量和控制系統有機結合，縮小儀器體積，減輕重量。適用于變電站、修理車間、生產廠家和、試驗室等各種條件下的試驗，本儀器替代了傳統的笨重測試儀器和測試方法，是電力系統以及氧化鋅避雷器生產廠現場檢驗必不可少的設備。

本儀器操作設置人性化，可以通過觸摸屏操作、遙控器遠程遙控、手機藍牙APP無線操作、RS232/RS485連線操作(選配)、外部IO線控操作（選配）等測量方式，靈活度極高。

二、儀器介紹

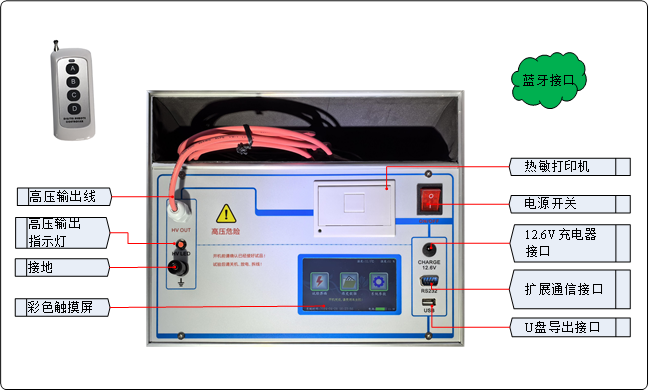

圖1為參考圖片，請以實物為準

1、遙控器：本機標配4鍵遙控器，組合鍵“A->C->B”啟動，鍵“D”停止。

2、高壓輸出（HV OUT）：輸出測試電壓，接被試品上端，測試時請勿觸摸。

接地:接被試品接地端，測試時請勿觸摸。

3、高壓指示燈（HV LED）：高壓輸出時，紅燈亮。

4、彩色觸摸屏：320X240像素點陣觸摸彩色液晶屏，在陽光和黑暗環境下都十分清楚。

5、熱敏打印機：打印機是熱敏打印機，熱敏紙分正反面（一面可以打字，一面不能），打印內容在熱敏紙上只能存留三個月左右，不能用于存檔。

電源開關（ON/OFF）：電源開關按鈕。

6、12.6V充電器接口（CHARGE）：顯示電量不足時，請插入標配的12.6V充電器充電。

7、可定制通信接口（RS232）：常規設備不帶通信！可定制各種通信接口（Modbus-RTU 標準協議的RS232/RS485），定制物聯網其它協議，也可以定制線控接口（控制儀器的啟動、停止，合格/不合格信號輸出）。 (選配)

8、U盤導出接口（USB）：導出試驗數據，生成WORD文檔，方便生成報表。

9、藍牙接口：本機標配安卓系統的藍牙APP，手機或平板安裝APP可以跟本機藍牙相連，進行測試、停止、上傳、分享、打印、生成WORD文檔等，需要APP可以聯系廠家免費獲得，不隨機附送。

三、產品特點

1、一鍵試驗：一鍵自動完成試驗，直接顯示試驗結果。

2、彩色觸摸屏：320×240高清彩色觸摸屏、人機對話。

3、內置鋰電池：標配內帶高能鋰離子電池，特別適合無電源場合。

4、內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。

5、溫濕度測試：高精度顯示當前的溫度和濕度數據。

6、海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。具有數據存儲與數據瀏覽功能，并具有掉電保護功能。

7、U盤導出試驗數據：配有U盤導出數據功能，導出word文件。

8、藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以用手機或平板安裝APP可以測試、停止、上傳、分享、生成word文件。

9、內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。

10、中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。

11、中英切換：可以直接界面切換中英文界面，兼容中外使用場合（選配）。

12、熱敏打印機：現場熱敏打印機打印試驗結果，也可選配外置無線藍牙打印機。

13、可定制通訊串口：標準設備不含通訊接口！若需要可選配定做串口RS232或RS485的MODBUS通信,選配物聯網MQTT試驗控制上傳。（選配）

14、高速采樣：高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。

15、攜帶方便：本機機箱體積小，重量輕，便于攜帶。

四、技術參數

1、 測量范圍：電壓：0～30kV（可定制）

                        電流：0～1000μA（可定制）

                        紋波系數：≤1.5%

2、 分辨率：電壓：0.01 kV   電流：0.1μA

3、 準確度：電壓：5%rdg±10dgt    電流：5%rdg±10dgt

4、 供電方式：可充電鋰電池供電（充電器：AC220V/50Hz輸入 12.6V輸出）。充電時間：2-3小時，使用時間：≥4小時

5、 遙控有效距離：120M

6、 環境溫度：-10℃～50℃

7、 相對濕度：25℃時≤85％

8、 海拔高度：＜1000M

9、 電池容量：12.6V/4000mAH。

10、 儀器外型：320mm×270mm×230mm。

11、 儀器重量：4.8kg。
