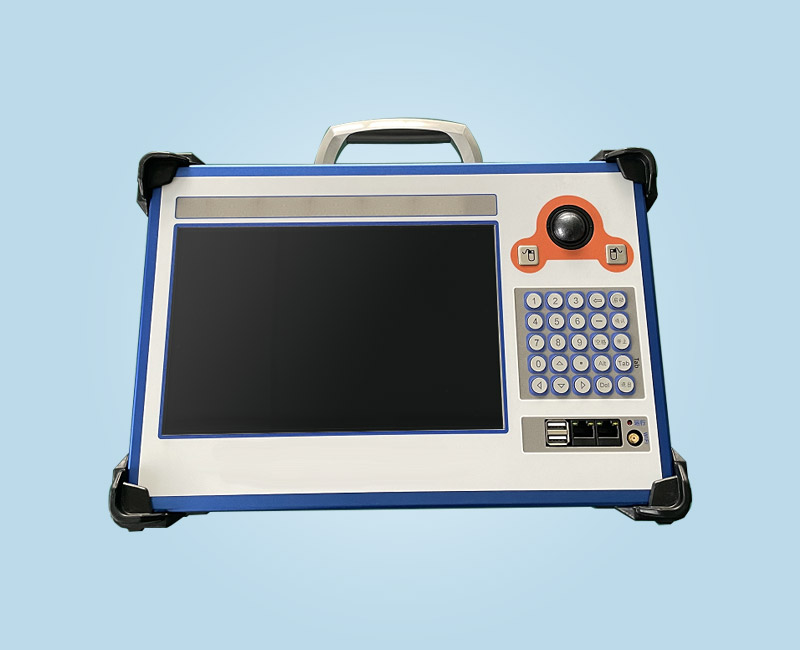

WXJB-R30手持式繼電保護測試儀
產品分類： 手持式繼電保護儀
WXJB-R30手持式繼電保護測試儀采用10.1“超大真彩液晶屏，搭載工控機一體化設計，軟件采用模塊化編程設計，功能豐富、操作界面簡潔直觀，對線路保護、母線保護、變壓器保護、發變組保護等各種微機保護裝置以及備自投等裝置進行測試。
訂購熱線：151-0279-6561（微信同號）
立即咨詢★ 產品介紹
WXJB-R30手持式繼電保護測試儀采用10.1“超大真彩液晶屏，搭載工控機一體化設計，軟件采用模塊化編程設計，功能豐富、操作界面簡潔直觀，對線路保護、母線保護、變壓器保護、發變組保護等各種微機保護裝置以及備自投等裝置進行測試。
★ 主要特性
1、高性能主機，輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換；
2、 輸出波形精度高，失真小，線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便；
3、 開關量接點豐富，4對開入兩隊開出，輸入接點為空接點和0~250V電位接點兼容，可智能自動識別；
4、接口完整帶有兩個USB口和網口，可與計算機及其其他外部設備通信，設置的GPS接口可實現雙機同步測試;
5、完善的自我保護功能，散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能;
6、輕小型高集成單機和一體化結構，采用了大量高科技精心設計的超輕小型結構，使得整機小巧輕便;
★ 技術參數
| 交流電流輸出 | |
| 輸出路數 3路 | 相電流最大輸出功率 50VA |
| 相電流輸出時每相輸出（有效值） 0~10A | 相電流長時間允許工作值（有效值） 5A |
| 輸出精度 0.1級 | 頻率范圍（基波） 0~2000Hz |
| 諧波次數 1~40次 | / |
| 直流電流輸出 | |
| 輸出路數 3路 | 電流輸出 0~±10A/每相 |
| 輸出精度 0.2級 | 最大輸出負載電壓 5V |
| 交流電壓輸出 | |
| 輸出路數 4路 | 相電壓/線電壓輸出功 60VA/80VA |
| 相電壓輸出（有效值）0~120V | 線電壓輸出（有效值）0~240V |
| 輸出精度 0.1級 | 頻率范圍（基波） 0~2000Hz |
| 諧波次數 1~40次 | / |
| 直流電壓輸出 | |
相電壓輸出幅值 0~±160V | 輸出精度 0.2級 |
| 線電壓輸出幅值 0~±320V | 相電壓/線電壓輸出功率 60VA/80VA |
| 開關量 | |
| 4對開關量輸入 | 空接點 “0”：≤10kΩ ; "1": ≥20kΩ |
| 電位接點接入 | “0”：0~+6V；"1":+11V~+250V |
| 2對開關量輸入 | DC:250V/0.5A; AC :250V /0.5A |
| 時間測量范圍 | |
| 0.1ms~9999s | 測量精度 ∠0.1ms |
| 尺寸 | 347mm*235mm*110mm |
| 重量 | ∠8kg |
