★ 功能與用途

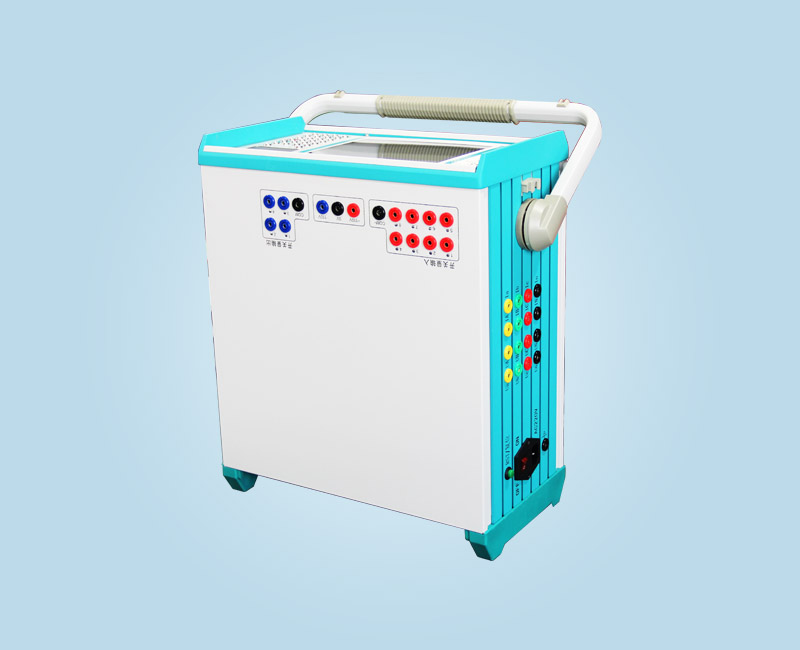

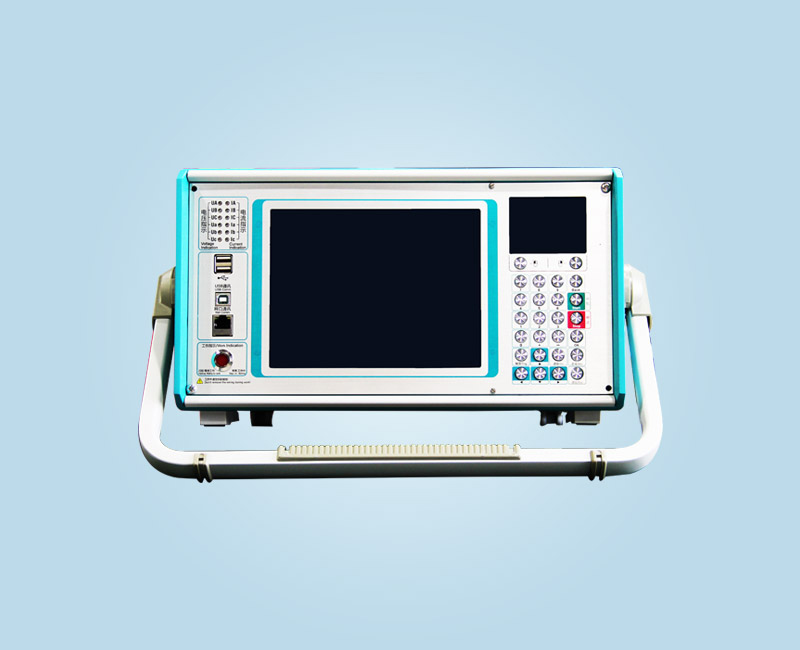

WXJB-902A微機繼電保護測試儀采用高性能工控機作為控制計算機，配有自還原CF卡，8.4″800×600分辨率TFT真彩LCD顯示器。本機帶高性能專用工業鍵盤和鼠標，無須另接外設就可直接使用，軟件在Windows XP操作系統下運行，操作簡便。裝置面板配有兩個USB接口，可方便地進行數據存取、數據通信和軟件升級等。（多功能接口可升級）。

采用6000系列DSP控制器作為核心，FPGA可編程邏輯器件輸出波形，由于采用的是DDS硬件輸出波形的技術，使波形頻率和相位精度相當高，同時，該系統與工控機通訊直接采用USB2.0接口，使得數據通訊穩定可靠。

采用高精度D/A轉換器，同時采用有源低通濾波器，使輸出波形平滑，幅頻特性優良。同時控制系統還保留了7路7位A/D轉換電路，可實時采集7路模擬量的輸出波形并通過軟件在屏幕上顯示實際輸出的波形，幅值和相位。

★ 技術特點

1、滿足現場所有測試要求。儀器具有標準的四相電壓和三相電流輸出。 它不僅可以測試各種傳統的繼電器和保護裝置，還可以測試各種現代微機保護，特別是變壓器差動保護和備用自動切換裝置。 測試更方便完善；

2、各項技術指標完符合電力部頒布的DL/T624-1997《微機繼電保護試驗裝置技術條件》標準；

3、經典Windows XP操作界面，人機界面友好，操作簡單快捷； 高性能嵌入式工控計算機和8.4英寸分辨率800×600 TFT真彩顯示屏，可提供豐富直觀的信息，包括設備當前的工作狀態和各種幫助信息；

4、本Windows XP系統自帶恢復功能，避免因非法關機或誤操作導致系統崩潰;

5、配備超薄工業鍵盤和光電鼠標，可以像普通PC一樣通過鍵盤或鼠標完成各種操作;

6、主控板采用DSP+FPGA結構，16位DAC輸出。 基波每周可產生2000個高密度正弦波，大大提高了波形質量和測試儀的精度;

7、高保真線性功放，保證小電流精度和大電流穩定性;

8、采用USB接口直接與PC通訊，無需任何連接線，使用方便;

9、可連接筆記本電腦（選配）運行。筆記本電腦和工控機使用同一套軟件，無需重新學習操作方法;

10、具有GPS同步測試功能，設備可內置GPS同步卡（選配），通過RS232接口與PC機連接，實現兩臺測試儀異地同步測試；

11、配備獨立的專用直流輔助電壓源輸出，輸出電壓為110V（1a）、220V（0.6A）。可用于需要直流供電的繼電器或保護裝置

12、具有軟件自校準功能，無需開箱調整電位器校準精度，大大提高了精度的穩定性；

★ 技術參數
