一、產品概述

僅需進行簡單的數字設定：設定互感器的額定參數，WXCTP-P變頻互感器測試儀將全過程自動記錄數據，并自動將變比極性、伏安特性曲線等計算并顯示出來，省去換線、手動調壓、人工記錄、整理、描曲線等煩瑣勞動。

現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作以實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作；快捷、簡單、精確、方便。

二、功能特點

1.既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性和二次繞組電阻測試。

2.自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT參數。

3.測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。

4.基于先進的低頻法測試原理，能應對拐點高達40KV以上的CT測試。

5.測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。

三、附加功能介紹

1. 10寸彩色大屏幕全漢化圖形界面，界面友好美觀，全中文圖形界面，面板自帶打印機，可隨時打印曲線圖及測試數據。

2. 帶有大容量存儲器，可存儲2000組測試數據，數據掉電永不丟失。

3. 試驗完畢后將數據存入U盤，可以在電腦端用軟件進行數據分析，并生成WORD報告。

4. 拐點自動計算功能，試驗數據篩選打印功能，自帶日期/時間功能。

5. 單機一體化，重量輕，僅重8.2Kg，方便攜帶，便于流動試驗。

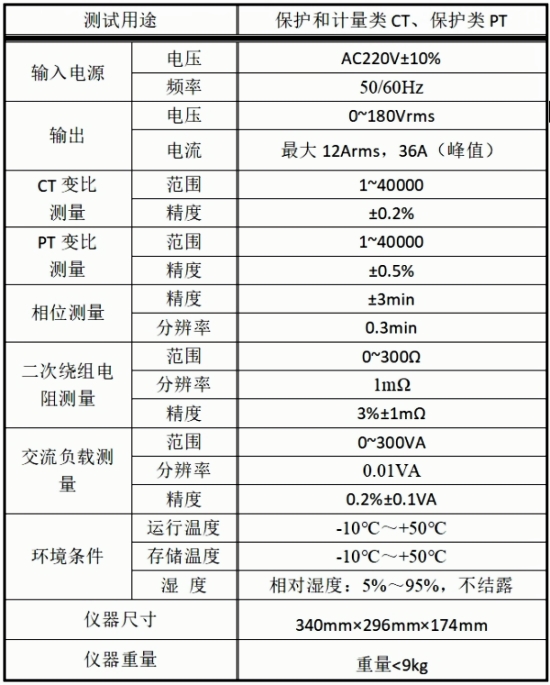

四、主要參數
