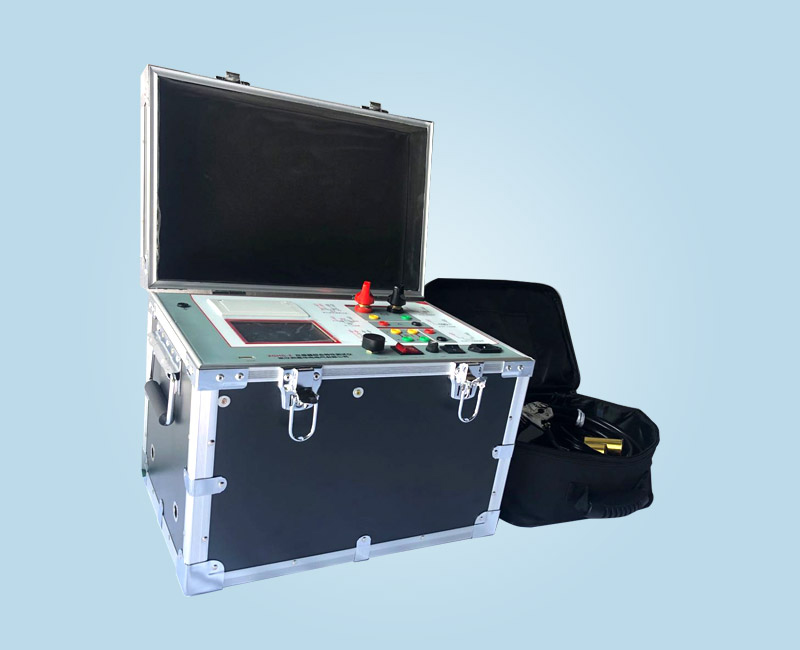

WXHG-E 互感器綜合測試儀
產品分類： 互感器檢測儀器
WXHG-E 互感器綜合測試儀設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢設計用于對保護類、計量類CT/PT進行自動測試，參考標準GB 1207-2006、GB 1208-20063。
訂購熱線：151-0279-6561（微信同號）
立即咨詢★ 設計用途
WXHG-E 互感器綜合測試儀設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
★ 參考標準
GB 1207-2006、GB 1208-2006
★ 產品特點
? 支持檢測CT和PT ? 滿足 GB1207、GB1208等規程要求.
? 無需外接其它輔助設備，單機即可完成所有檢測項目. ? 自帶微型快速打印機、可直接現場打印測試結果.
? 采用智能控制器，操作簡單. ? 大屏幕液晶，圖形化顯示接口.
? 按規程自動給出CT/PT（勵磁）拐點值. ? 自動給出5%和10%誤差曲線.
? 可保存3000組測試資料，掉電后不丟失. ? 小巧輕便≤22Kg，非常利于現場測試.
? 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.
★ 產品功能
CT（保護類、計量類） | PT |
? 伏安特性（勵磁特性）曲線 | ? 伏安特性（勵磁特性）曲線 |
? 自動給出拐點值 | ? 自動給出拐點值 |
? 自動給出5%和10%的誤差曲線 | ? 變比測量 |
? 變比測量 | ? 極性判斷 |
? 比差測量 | ? 比差測量 |
? 角差測量 | ? 角差測量 |
? 極性判斷 | ? 交流耐壓測試 |
? 一次通流測試 | ? 二次負荷測試 |
? 交流耐壓測試 | ? 二次繞組測試 |
? 二次負荷測試 | ? 鐵心自動退磁 |
?二次繞組測試 | |
? 鐵心自動退磁 |
★ 技術參數
項 目 | 參 數 | |
工作電源 | AC220V±10% 、50Hz | |
設備輸出 | 0～1000V（0-20A） | |
輸出電流 | 0～600A（0-5V） | |
二次繞組 電阻測量 | 范圍 | 0.1～300Ω |
精度 | 0.5%±1mΩ | |
二次實際 負荷測量 | 范圍 | 5～300VA |
精度 | ≤0.5% | |
CT/PT 角差測量 | 精度 | ±4min |
分辨率 | 0.1min | |
CT/PT 比差測量 | 精度 | ≤0.05% |
分辨率 | 0.1 | |
CT 變比測量 | 范圍 | 5-25000A/5A(5000A/1A) |
精度 | ≤0.5% | |
PT 變比測量 | 范圍 | 1-10000 |
精度 | ≤0.5% | |
工作環境 | 溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m | |
尺寸 | 380mm × 240mm × 260mm | |
重量 | ≤22Kg | |
