一、概述

對于電力系統來講，變壓器是系統中核心設備，因此變壓器的長期、可靠運行關系到整個系統的穩定性和可靠性。變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。

為了滿足變壓器直流電阻快速測量的需要，我公司利用自身技術優勢研制了WXRS-20B 變壓器直流電阻測試儀。該儀器是集三相測試（Yn，Y、△）和消磁功能于一體的新一代快速測試儀，是測量大型電力變壓器直流電阻的理想設備。屏幕采用真彩色高分辨率工業顯示屏，全觸控操作，具有中文菜單提示功能，操作簡便直觀，測試速度快，準確度高，量程寬。

二、包裝內容

收到貨運包裝箱后，打開包裝箱并檢查是否有損壞。如果貨運包裝箱已損壞，或襯墊材料有壓痕，請通知貨運公司和離您最近的本公司銷售處。

請檢查您是否在整套設備中收到下列物品：

標配：

√1臺測試儀

√1套測試線（黃色、綠色、紅色、黑色各1條）

√1條三芯電源線

√1條接地線

√3支保險管

√2卷打印紙

√1份印刷版用戶手冊

√1份出廠測試報告

√1份合格證及保修卡

三、主要功能與特點

3.1 對于Yn型、Y型和△型繞組均可采用三相測量方式進行測試，并計算出三相不平衡率。

3.2 測試電源最高輸出電流20A，測試范圍0～200Ω，滿足絕大多數變壓器的測試需求；并且具有消磁功能，可減小大電流測試時變壓器剩磁大的危害。

3.3 測試過程可自動計算5S、15S、30S內的電阻值變化率，可以輔助試驗人員判斷測試數據的穩定性，防止誤讀數據。

3.4 儀器具有反電動勢保護、斷線保護和斷電保護等多種保護功能。

3.5 儀器配有熱敏打印機，本機存儲數據200條，支持優盤海量存儲。

3.6 工業級7寸真彩大屏顯示，清新簡約顯示風格設計，全觸控操作，為您創建舒適便捷的人機交互體驗。

四、主要技術指標

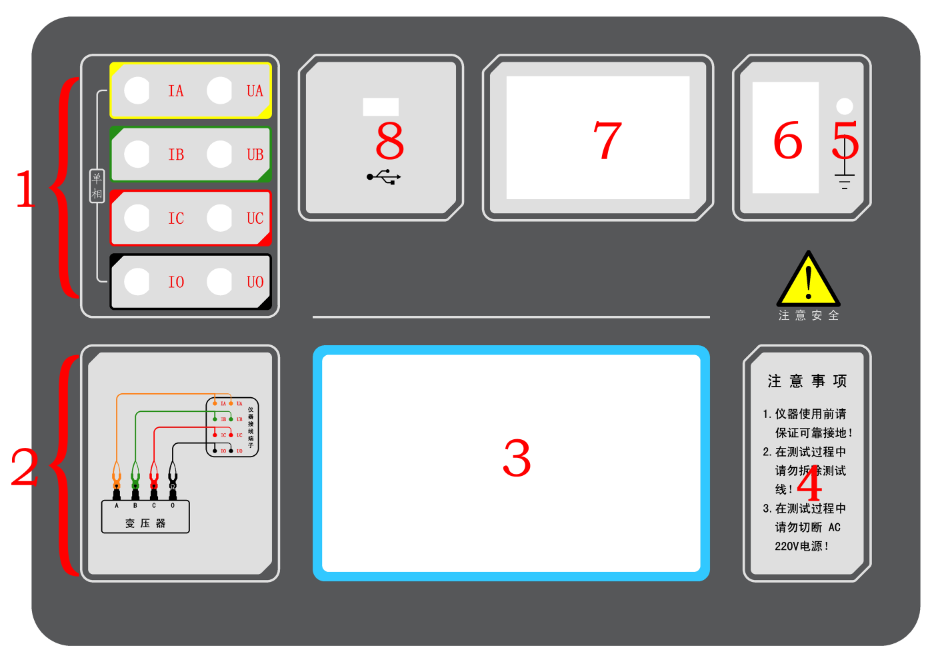

五、面板介紹
