一、產品介紹

WXZJ-35kV繞組匝間沖擊耐壓試驗儀（以下簡稱匝間儀/匝間耐壓測試臺）適用于額定電壓 10500V 及以下的電機繞組匝間絕緣檢測；也可用于變壓器繞組、電器線圈的匝間絕緣檢測。因各生產企業的電機、變壓器產品的繞組絕緣結構和絕緣材料的不一致，特別是工藝水平的差異，在繞線、嵌線、刮線、接頭、端部整形、搬運等工序工藝環節操作不當，都會影響電機絕緣性能，導致繞組存在著各種匝間絕緣隱患，因此，繞組匝間絕緣是電機、變壓器的關鍵環節。

二、產品原理

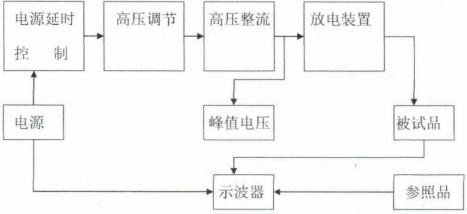

WXZJ-35kV繞組匝間沖擊電壓試驗儀的電路結構如下圖所示；電路由 CRT 和主機系統組成。工作過程：由市電供電 220V/50Hz 電源，一路去 CRT 和閘流管燈絲預熱；另一路經延時電路控制。燈絲預熱約 10min 受脈沖信號觸發單元控制后才接通高壓裝置系統，經高壓整流對脈沖儲能電容器充電，閘流管受脈沖信號觸發單元控制，形成高壓脈沖，經限流電阻到輸出端子“HV”形成高壓脈沖施加于測試輸出端子的試品上放電產生衰減振蕩波。經取樣電路送CRT，由 CRT 自動同步跟蹤，使訊號波形得到清晰穩定的顯示，通過觀察沖擊波形與存儲沖擊波形的重合與否判別繞組匝間絕緣性能。

三、產品參數

1. 電源：220V±5%；50Hz±2%；

2. 沖擊波峰值電壓：1.5~SXZJ-35kVV 范圍內連續可調；

3. 沖擊波頻率：6.25Hz；

4. 峰值電壓表顯示：0~SXZJ-35kVV±5%；

5. 脈沖電容：0.01μF（也可按要求另選）；

6. 最大輸出能量：60J；

7. 絕緣電阻：電源輸入端子對不帶電的金屬外殼部件的絕緣電阻≥20MΩ

8. 介電強度：電源輸入端子對不帶電的金屬外殼部件能承受 1500V/50Hz，歷時 1min，耐電壓試驗無飛弧、無擊穿現象；

9. 環境溫度：0～35℃；

10. 相對濕度：35 度時≤80%；

11. 示波器；

適用范圍：適用于額定電壓 10000V 及以下電機。
