一、產品概述

在電力設備絕緣預防性試驗中，要求對電力設備的絕緣油參數進行定期測量。絕緣油介質損耗及電阻率的測量是其中重要的一項，長期以來，大都采用電橋法測量，操作繁瑣，測量精度受到很多因素影響，從而導致測量誤差大。

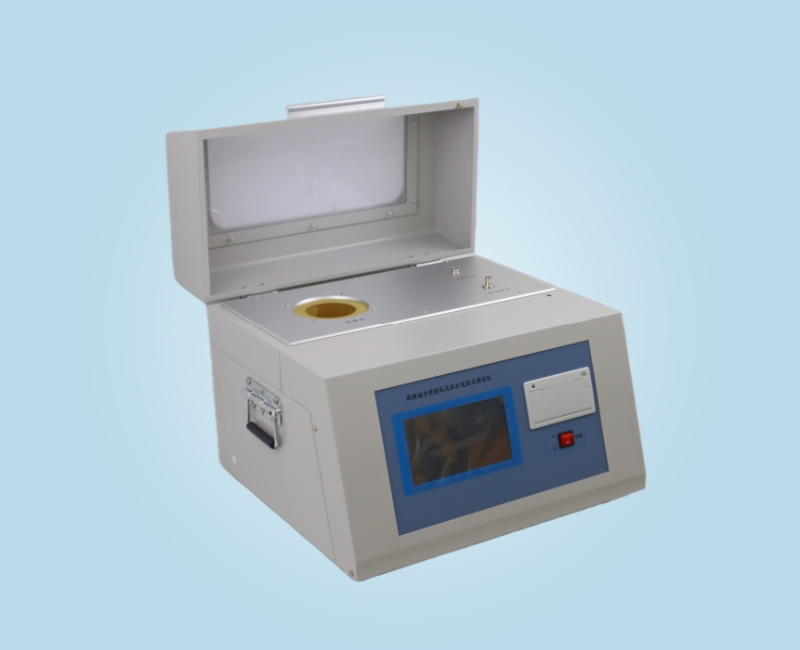

隨著電子技術的飛速發展及電力行業對體積小、重量輕、操作方便、測量迅速、精度高的測量儀器要求，我公司參考國內外相關儀器研制出了在國內較為領先的WXYJS-H 絕緣油介質損耗及體積電阻率測試儀。

該儀器根據 GB5654-2007 及相關標準設計制造，采用微機控制，使用方便，測量精度高，測試效率高，極大地減少人員勞動強度。

二、結構特點及功能簡介

1、本儀器結構為集油杯、加熱、控溫、調壓功能為一體。

2、采用大屏幕彩色液晶顯示，漢字熱敏打印，漢字菜單，操作簡單。

3、空杯自動校準。

4、具有過壓、過流、限溫保護功能。

5、中頻感應加熱電極杯、短時均勻加熱。

6、通過置于測量電極杯內的探頭直接測量溫度。

7、內含正弦波發生器，數字調壓產生標準 50Hz 大功率測試電源。

三、主要技術指標

1、測試電壓范圍： 0～2000VAC 0～500VDC

2、測試溫度范圍：室溫～125℃

3、介損測試范圍：0.00001～1

4、測 量 精 度：±（示值×0.5%+0.0001）

5、相對介電常數：±（示值×0.5%+0.1）

6、電阻率分辨力：0.001MΩ·m

7、電阻率測量范圍：2.5MΩ·m～20TΩ·m

8、功 率：500W

9、電 源 電 壓：AC220V±22V

10、外 形 尺 寸：470×430×380

11、重量：23kg

12、使用條件：環境溫度 ： 0℃ ~ +40℃  相對濕度 ： ≤75%R
