一、產品概述

WXRB-Z 變壓器繞組變形測試儀是根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，對變壓器內部故障作出準確判斷。

變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的變壓器繞組測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于 63kV～500kV 電力變壓器的內部結構故障檢測。

二、 儀器功能

WXRB-Z 變壓器繞組變形測試儀是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。

對于運行中的變壓器而言，無論過去是否保存有頻域特征圖，通過比較故障變壓器線圈間特征圖譜的差異，也可以對故障程度進行判斷。當然，如果保存有一套變壓器原有的繞組特征圖，更易對變壓器的運行狀況、事故后分析和維護檢修提供更為精確有力的依據。

檢測數據自動分析系統,橫向比較 A、B 、C 三相之間進行繞組相似性比較,其分析結果為:

①一致性很好

②一致性較好

③一致性較差

④一致性很差

縱向比較 A-A、B-B、C-C 調取原數據與當前數據同相之間進行繞組變形比較，其分析結果為:

①正常繞組

②輕度變形

③中度變形

④嚴重變形

三、執行標準

DL/T911－2004《電力變壓器繞組變形的頻率響應分析法》

四、儀器特征

1、硬件機芯采用 DDS 專用數字高速掃頻技術，準確診斷出繞組９發生扭 曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障。

2、采集控制采用高集成化微處理器,選用精密、高穩定元器件，高速雙通道 16 位 A/D 采樣(現場試驗改變分接開關，波形曲線有明顯變化)，對同一相重復試驗，測量重復率在 99.5%以上。

3、儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能,兼容當前國內兩種技術流派的測量模式。

4、在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆裝的情況下就完成所有測試。

5、測量變壓器時,接線人員可任意布放信號輸入輸出引線,對測量結果無影響,接線人員可停留在變壓器油箱上面,不必下來,減輕勞動強度。

6、幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用。

7、儀器智能化程度高，信號輸出幅度由軟件進行自動量程調節，最大幅度峰值±10V，自動調節采樣頻率。

8、儀器具備多種頻率線形掃頻測量系統測量功能，線形掃頻測量掃描頻率高達 2MHz，頻率掃描間隔可分為 0.25kHz、0.5kHz 和 1kHz, 對變壓器變形情況提供更多的分析。

9、提供歷史曲線對比分析，可同時加載多條歷史曲線觀察，能具體選擇任意曲線進行橫向和縱向分析。配有專家智能分析診斷系統，可以自動診斷變壓器繞組的狀態，同時加載 6 條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。

10、軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動分析存盤，并生成電子文檔(Word)保存，且具有彩色打印功能，方便用戶出測試報告。

五、 技術參數

1.掃描方式：

①線性掃頻測量范圍：（1kHz）-（2MHz）

②分段掃頻測量范圍：（0.5kHz）-（1MHz）

（0.5kHz）-（10kHz）

（10kHz）-（100kHz）

（100kHz）-（500kHz）

（500kHz）-（1000kHz）

2.幅度測量范圍：(-100dB)至(+20dB)

3.幅度測量精度：±1dB

4.掃描頻率精度：0.01%

5.信號輸入阻抗：1MΩ

6.信號輸出阻抗：50Ω

7.同相測試重復率：99.5%１１

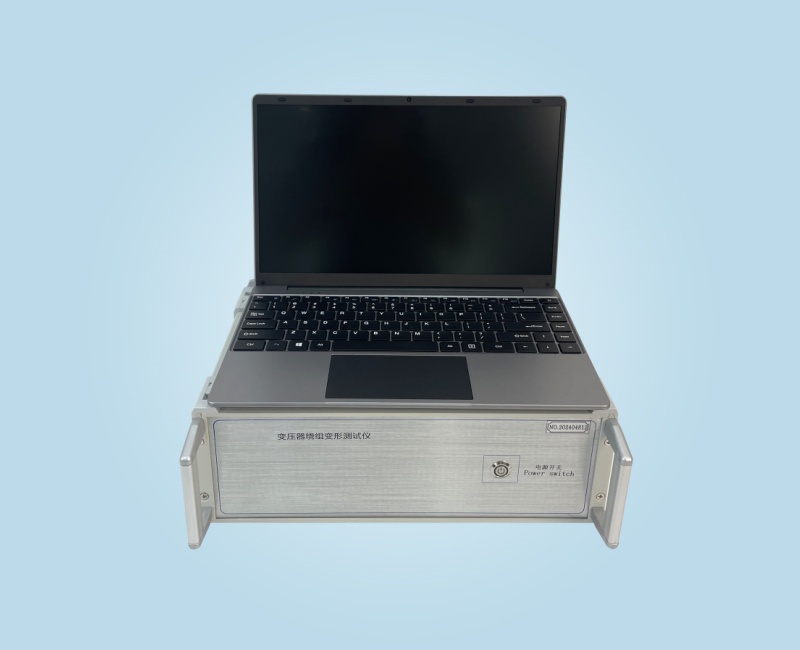

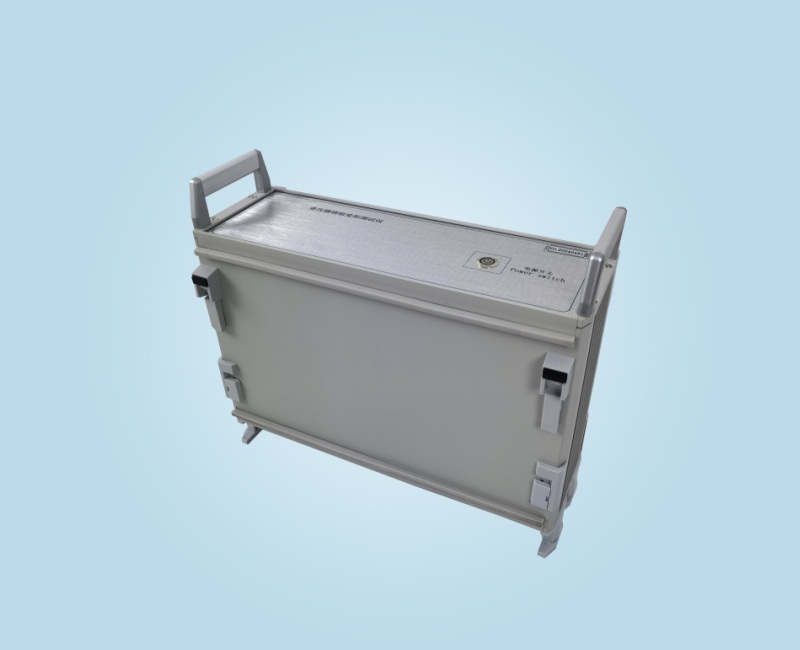

8.測量儀器尺寸：300X340X120(mm3)

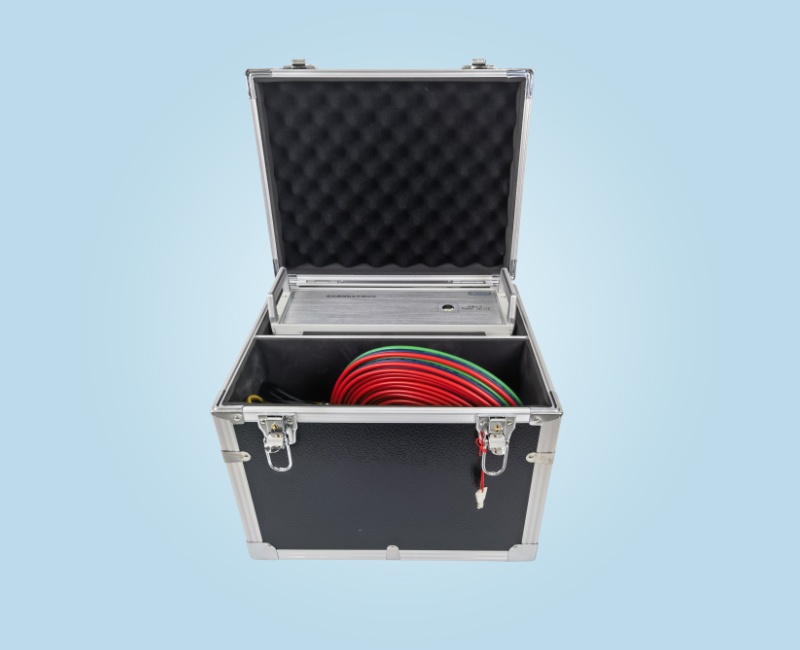

9.儀器鋁合金箱尺寸：310X400X330(mm3)

10.儀器重量：10kg
