一、 產品概述

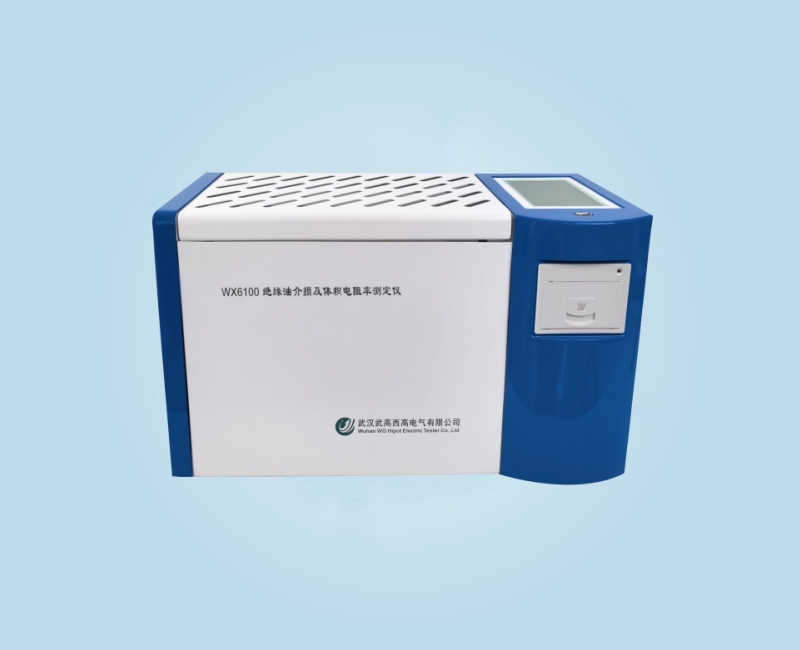

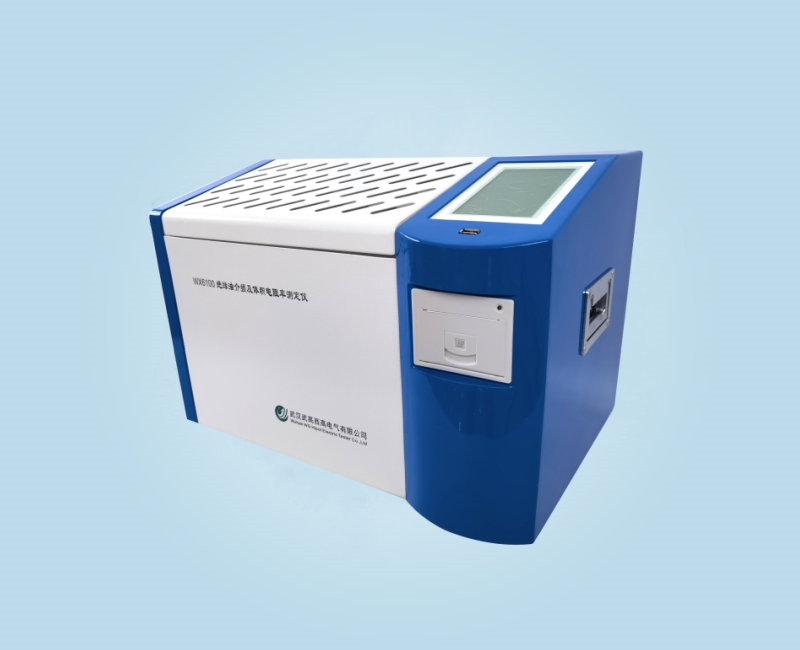

WX6100 絕緣油介損及電阻率測試儀依據GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造。用于絕緣油等液 體絕緣介質的介質損耗因數和直流電阻率的測量。

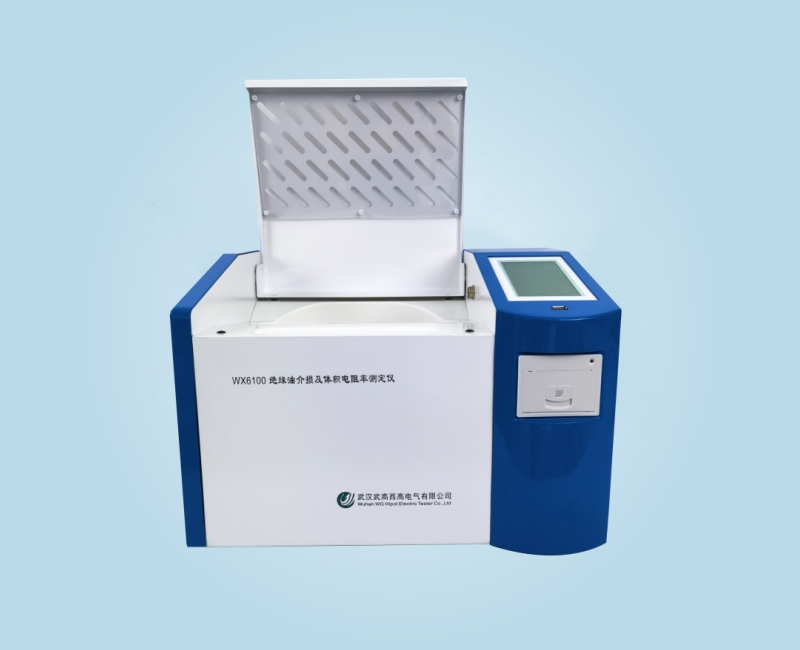

一體化結構。內部集成了介 損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、 高阻計、直流高壓源等主要部件。儀器內部采用全數字技術，全部智能自動化 測量，配備了彩色大屏幕液晶顯示器，全中文菜單，每一步驟都有中文提示， 測試結果可以自動存儲并打印輸出，操作人員不需專業培訓就能熟練使用。

二、主要功能及特點

（1）油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm， 可消除雜散電容及瀉漏對介損測試結果的影響。

（2）儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體 非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤 差范圍以內。 （3）內部標準電容器為SF6 充氣三電極式電容，該電容的介損及電容量不受 環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。

（4）交流試驗電源采用AC-DC-AC 轉換方式，有效避免市電電壓及頻率波動 對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。

（5）完善的保護功能。當有過壓、過流、高壓短路時，儀器能迅速切斷 高壓，并發出警告信息。當溫度傳感器失效或沒有連接時，發出警告信息。 在中頻感應加熱爐內設有限溫繼電器，當溫度超過120度時，繼電器釋放， 加熱停止。

（6）試驗參數設置方便。溫度設置范圍0～120℃，交流電壓設置范圍 500～2200V，直流電壓設置范圍300～500V。

（7）采用大屏幕 LCD 顯示器，具有背光、顯示清晰。人機界面友好，只需 按照漢字菜單提示、輸入命令，儀器即可自動進行測試。并自動存儲和打印測 試結果。

（8）自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印。

（9）空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷 空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電 阻率的精確計算。

三、主要技術指標

1、電 源 電 壓： AC 220V±10%

2、電 源 頻 率： 50Hz/60Hz ±1%

3、測 量 范 圍： 電容量 5pF～200pF

4、相對電容率 1.000～30.000

5、介質損耗因數 0.00001～100

6、直流電阻率 2.5 MΩm～20 TΩm

7、測 量 精 度： 電容量 ±(1%讀數+0.5pF)  相對電容率 ±1%讀數   介質損耗因數 ±(1%讀數+0.0001)   直流電阻率 ±10%讀數

8、分 辨 率： 電容量 0.01pF   相對電容率 0.001   介質損耗因數 0.00001

9、測 溫 范 圍： 0～120℃   溫度測量誤差： ±0.5℃

     交流試驗電壓： 500～2200V 連續可調，頻率 50Hz

     直流試驗電壓： 300～500V 連續可調    功 耗： 100W

10、外 型 尺 寸： 500×360×420

11、總 重 量： 22Kg

四、使用條件

環境溫度： 0℃～40℃ 相對濕度： <75%
