★ 產品介紹

     直流電阻的測量是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造，中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現感性線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足感性線圈直流電阻快速測量的需要，我公司利用自身技術優勢研制了直流電阻測試儀。

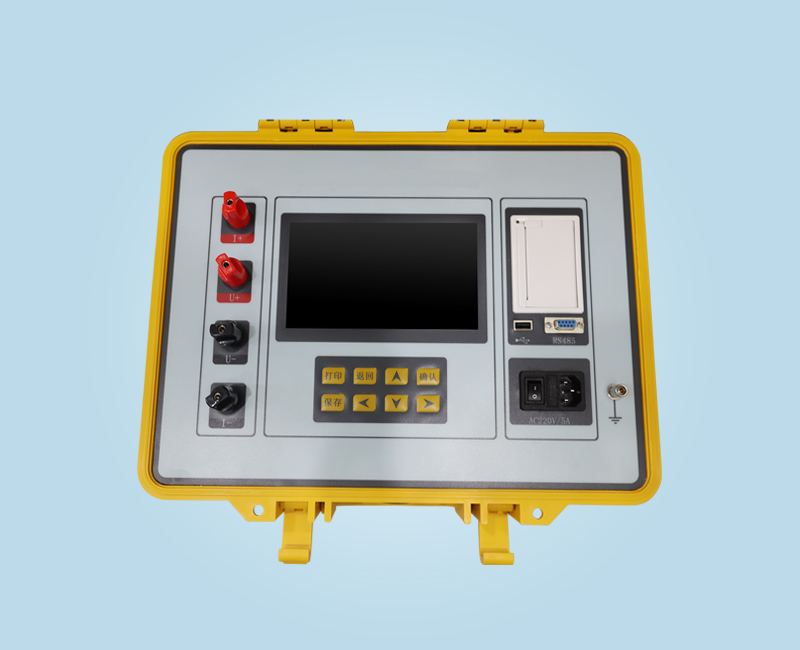

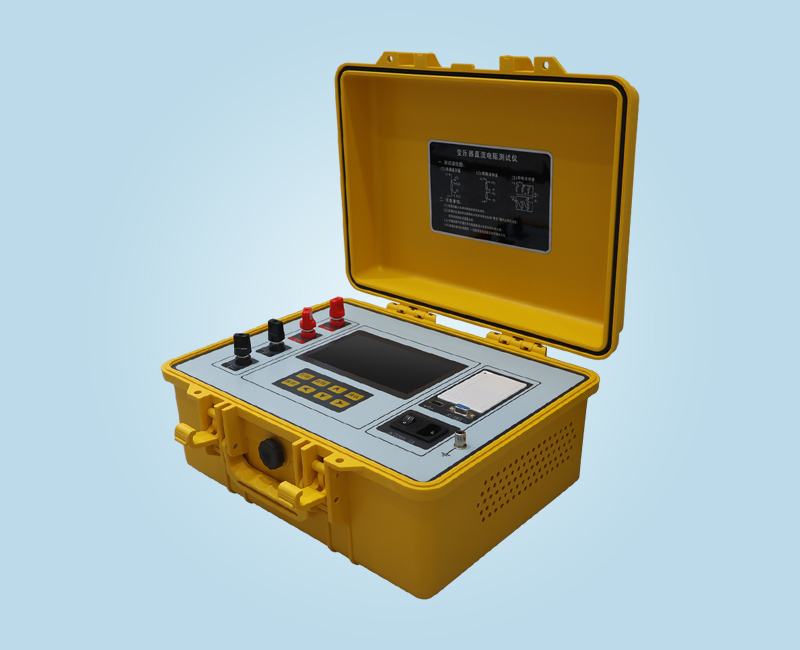

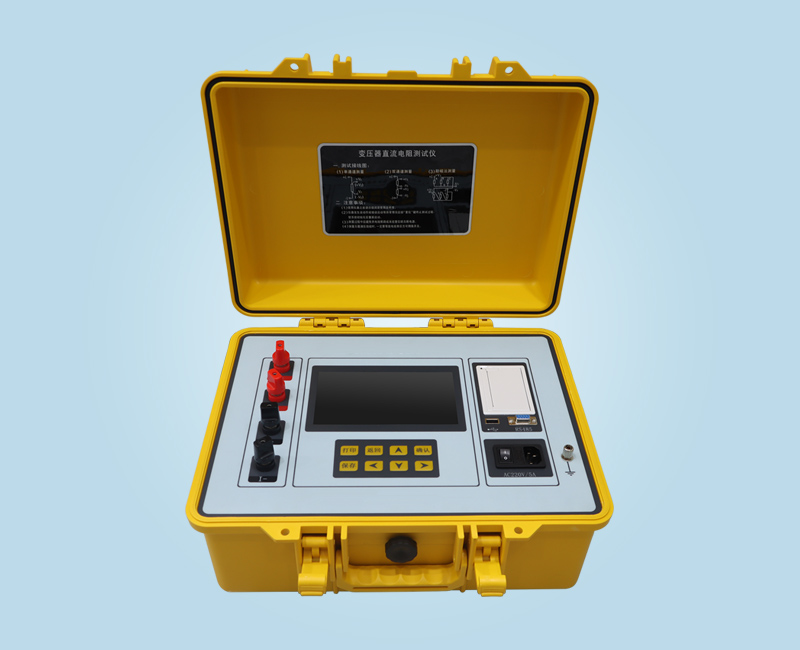

     WXZR-20A 直流電阻測試儀采用全新電源技術，具有體積小、重量輕、測試量程寬、抗干擾能力強、保護功能完善、大屏彩色液晶顯示等特點。整機由單片機控制，自動完成自檢、數據處理，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現直阻的快速測量。

★ 功能特點

1.   儀器提供 6 檔輸出電流選擇，至大電流為 20A，至小電流<5mA，適合更多類型變壓器和互感器的直流電阻的測量。

2.   儀器測量范圍比較寬(從 100μΩ到 100KΩ)。

3.   響應速度更快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據。

4.   儀器具有音響放電報警功能，放電指示清晰，減少誤操作。

5.   保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。

6.   儀器采用 7 寸彩色液晶屏，界面顯示清晰美觀，并可實時打印輸出結果。

7.   儀器可設置為中文、英文兩版操作界面，可根據客戶需求配置。

8.   具有 RS485 通訊接口，可以將測試數據傳輸到后臺。

9.   本機存儲容量大，至多可以存儲 500 條測試記錄。

10. 具有 USB 接口，可以將測試數據轉存到 U 盤。

11. 參數設置更加完善，可以設置變壓器的測試繞組、分接位置、測試相別、試品溫度、折算溫度等。

12. 本儀器采用工業塑殼機箱，便于攜帶，提高使用壽命。

★ 技術參數

★ 安全措施

1.   使用本儀器前一定要認真閱讀本手冊。

2.   本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。儀器應避免劇烈振動。

3.   對儀器的維修、護理和調整應由專業人員進行。

4.   測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。

5.   測量無載調壓變壓器，一定要等放電指示報警音停止后再切換檔位。

6.   測試過程中，禁止移動測試夾和關斷供電線路。
