一、產品概述

變壓器和互感器的感應耐壓試驗是保證變壓器質量符合國家標準的一項重要試驗。變壓器繞組的匝間、層間、段間及相間絕緣的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。基于縱絕緣試驗中的特殊性，需要通過施加倍頻電源裝置，以提高繞組間絕緣的試驗電壓，從而達到耐壓試驗的目的。

WXKJ-30kVA 三倍頻（感應耐壓）試驗儀是為滿足上述要求而設計制造，經過廣大用戶使用證明：其操作簡單、性能可靠、能較好地滿足變壓器、互感器感應耐壓試驗的需要。

二、工作原理

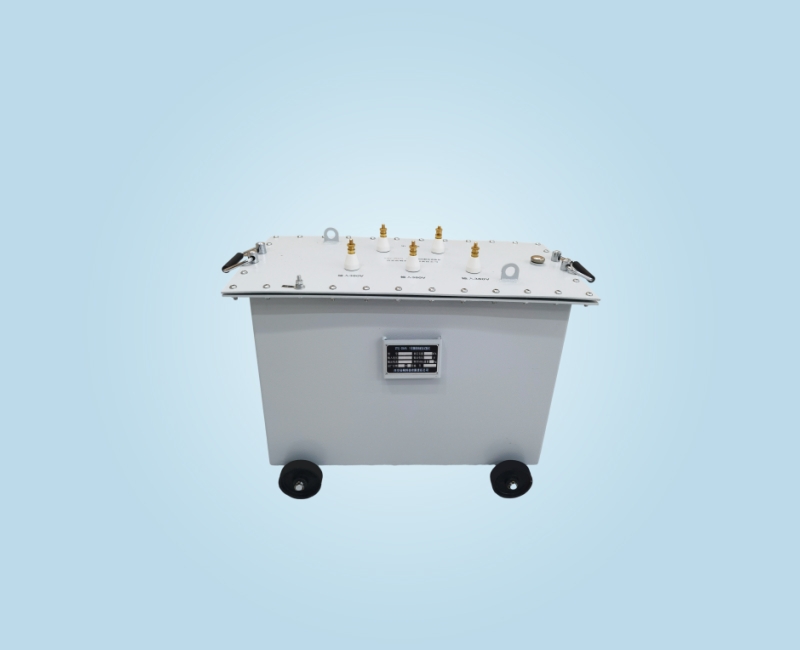

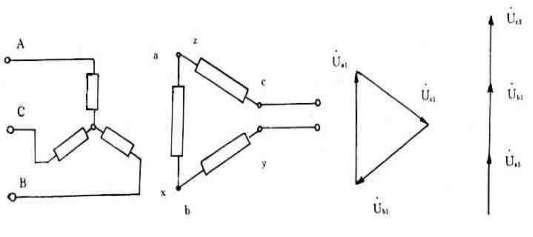

該裝置是由三臺單相變壓組成，其工作原理如圖一

三臺單相變壓器的一次繞組接成星形，二次繞組接成開口三角形，因為加在一次繞組上的電壓較高，鐵芯飽和，三臺單相變壓器磁通中都有基頻分量和三倍頻分量，三臺單相變壓器二次開口三角形連接使基頻分量相抵消，從而實行開口三角的倍頻電壓輸出，并通過繞組外接單相調壓器，即可實現三倍頻電壓的調節。

三、技術參數

1．輸入電壓：三相380V   50HZ

2．輸出電壓：單相0~1500V(連續可調)
                   頻率:  150HZ
       3．輸入容量：30KVA      諧波失真：＜5%-8%
       4．空載運行時間：≤5分鐘
       5．額定電壓下的被試品持續時間：40秒

四、使用方法

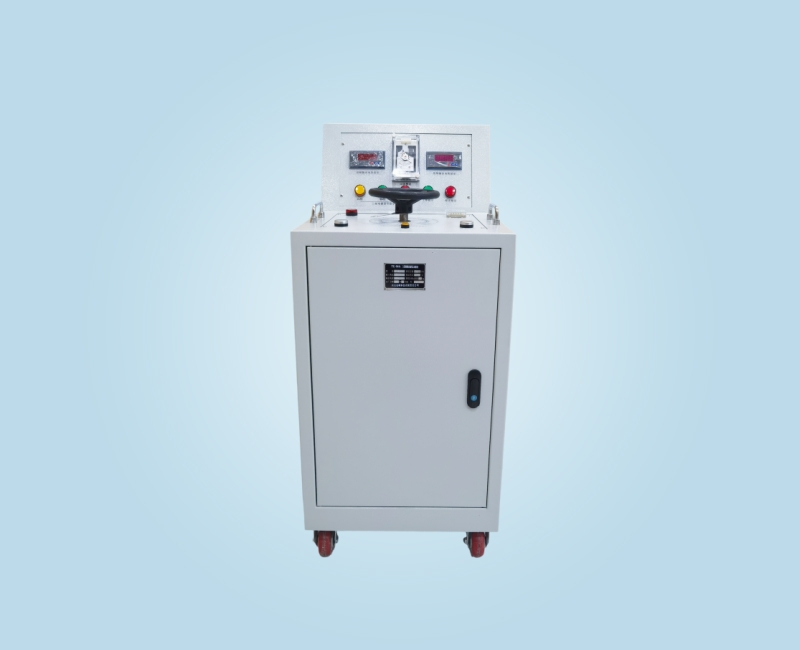

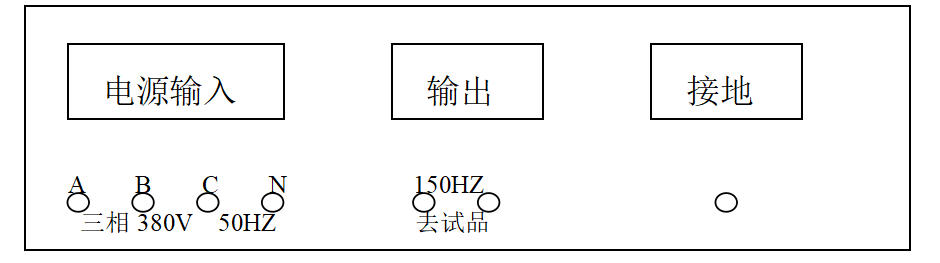

本裝置為整體式設備。即三倍頻發生器和三倍頻控制裝置，并設有過流保護，電流表、三倍頻輸出、電壓表，以進行監視和便于使用，其控制裝置背面接線圖如下所示：

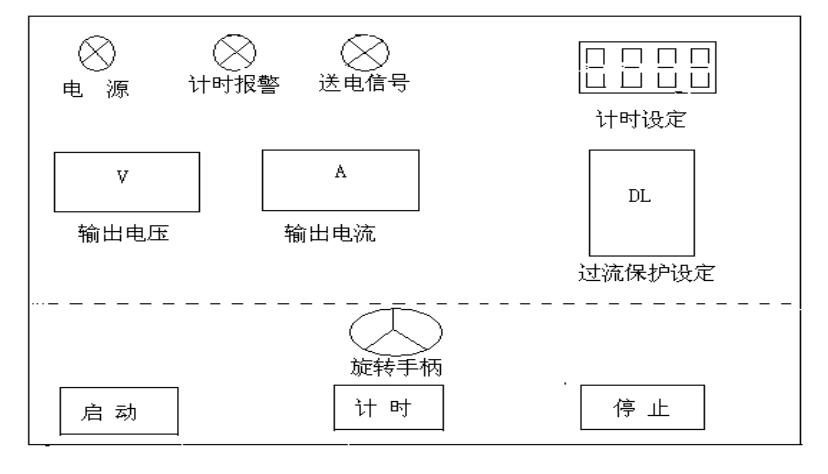

     面板示意圖

按背面接線圖將本裝置接入線路中，注意設備接地。

      操作步驟：

      1．本裝置空載試驗
      將三相380V電源直接接在裝置背面的“A、B、C、N”輸入端子。即在對被試品進行倍頻感應耐壓試驗前，應先對本裝置進行空載試驗，檢查裝置是否完好。
      操作步驟：
      確認接線無誤后輸入三相電壓；打開電源開關，綠色信號燈亮（如不亮，請將調壓器手柄回至零位）；然后按下合閘按鈕，紅色工作燈亮，此時可開始旋轉調壓器手柄進行升壓，觀察電壓表，直到電壓表達到滿刻度為止。在此過程中無異常情況說明該裝置正常，應立即將調壓器手柄回至零位，并斷開電源，空載試驗完畢。

      2．負載試驗
   （1）將三相380V電源直接接在裝置背面“A、B、C、N”輸入端子：將被試品的兩端分別與背面輸出端子相連接；接好接地線；
   （2）接通電源，將調壓器手柄回至零位處，電源指示燈（綠燈）亮；按下紅色按鈕，接觸器合上，工作指示燈(紅燈)亮；
   （3）順時針均勻旋轉調壓器手柄，并密切注視輸出電壓表，當升到所需電壓值時，開始計耐壓時間；
   （4）40秒后如無異常情況出現，即反向旋轉調壓器手柄至零位；按上分閘按鈕，接觸器斷電，工作指示燈滅，綠色信號燈亮，此時應迅速切斷輸入三相電源，試驗完畢。
   （5）本裝置設有過流保護裝置，如試品擊穿或其他原因使得輸出電流過大，根據本裝置過流保護設定值可自動切斷150Hz電源輸出，起到保護試品及人員安全。
