★ 產品介紹

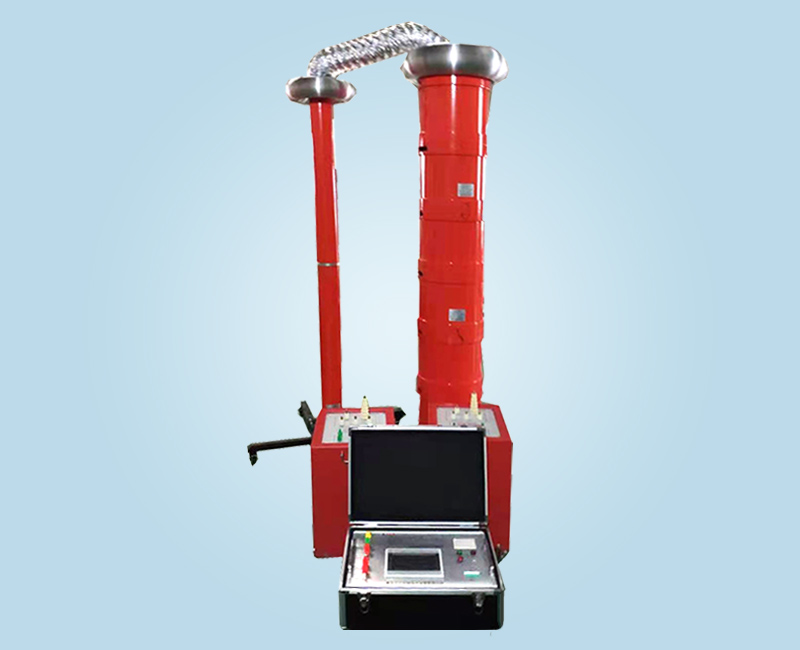

       WXTF系列變頻串聯諧振耐壓裝置主要針對于10kV、35kV等電纜，110kV及以下電壓等級GIS，開關、互感器、刀閘等變電站設備。變頻串聯諧振耐壓試驗是利用電抗器的電感與被試品電容實現電容諧振，在被試品上獲得高電壓、大電流。電抗器采用多只分開設計，即可滿足高電壓、小電流的設備試驗條件要求，又能滿足像10kV電纜等低電壓交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

        變頻串聯諧振試驗裝置采用多級疊加的方式，多臺電抗器可并聯、串聯使用，分壓器既用來測量試驗電壓，也可以作為 小電容量試品的補償電容，使得諧振頻率可以在30～300Hz范圍內完成多種電力設備的交流耐壓試驗。變頻串聯諧振基本原理是采用可調節（30--300Hz）串聯諧振試驗設備與被試品電容諧振產生交流試驗電壓。
        變頻串聯諧振由變頻電源、激勵變壓器（也可稱為勵磁變壓器）、電抗器和電容分壓器組成. 被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。

         變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

★ 產品特征：

1、所需電源容量大大減小，試驗所需的電源功率只有試驗容量的1/Q。

2、體積小，重量輕，一般為普通試驗裝置的1/3-1/5；

3、諧振電源調頻及功率元件使用日本進口的優質元器件，設計的是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

4、變頻電源保護功能強，穩定性好；具備具備全自動（自動調諧、自動升壓）、全手動（手動調諧、手動升壓）以及半自動（自動調諧、手動升壓

5、及手動調諧、自動升壓）的多種工作模式，可任意切換使用；，操作方便；采用220V或380V單相電源，方便現場取電。

6、配置靈活，擴展功能強。諧振電抗器采用多只方式，積木式組合，可串可并，滿足多種試品的試驗要求，更方便現場使用。

7、大屏幕觸摸LED液晶彩屏和外接鼠標直接完成各種參數的設置，試驗結果可保存、打印、上傳、回查等。

★ 產品參數：
